a Polysolution Curitiba traz hoje mais informações sobre a instalação correta das placas de Policarbonato em coberturas translucidas de Policarbonato alveolar e compacta.
fizemos um video com o objetivo de apresentar a forma correta de instalar as placas , seja com perfil de ferro METALON ou perfis de aluminio especiais da linha da Polysolutiom, especialmente desenvolvidos para esse fim, respeitando as folgas de dilatação, engastamento, fixação, vedação, etc…
veja alguns detalhes mostrando a importância de se especificar o perfil de Aluminio ou metalon corretamente e prever a instalação tecnicamente correta
abaixo o perfil de Aluminio PC 5512 da Polysolution que seria equivalente aos perfis Americanos utilizados normalmente
Sequencia de montagem dos perfis de aluminio prevendo a folga de dilatação e o Engastamento

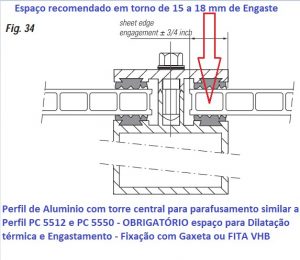

O ENGASTAMENTO do Policarbonato no Perfil de aluminio ou metalon ´pe muito importante e dessa forma o fabricante especifica no minimo de 15 a 20 mm de cada lado do perfil e deixando o miolo com 10 mm para instalação dos parafusos e preservação da folga de dilatação das chapas de Policarbonato
Abaixo a tabela de folga de dilatação e ENGASTAMENTO das chapas de Policarbonato no perfil metalico
Veja o detalhamento no catalogo da General Electric fabricante da marca LEXAN , pioneira no mercado mundial
Abaixo mostramos o quanto é importante fazer o ENGASTAMENTO correto, pois se a chapa for cortada indevidamente e o engaste pequeno, a consequencia será a chapa arrancar do perfil de apoio e voar pelos ares como já temos varios casos registrados.
Veja abaixo o exemplo de uma cobertura de Policarbonatop em que os perfis metálicos foram mal especificados e a fixação totalmente incorreta, o resultado é o que voce está vendo abaixo
nesse vídeo mostramos uma cobertura de Policarbonato em que o instalador, sem instruções e técnica, instalou uma cobertura de Policarbonato Alveolar cristal de 4 mm x 2100 x 6000 mm sem perfis de apoio recomendados conforme a Polysolution instrui aqui nesse artigo/blog e veja o que ocorreu, as chapas voaram no primeiro vento forte, isso mesmo, caso voce não instale dentro das técnicas recomendadas, você ficará com a frustração do sonho da cobertura bonita em Policarbonato com uma catástrofe em sua casa, por isso recomendamos instalar ou cobrar de seu serralheiro a instalação correta.
Aqui uma cobertura em Arco mal instalada, sem o engastamento correto, sem vedação, fora da especificação tecnica.
Abaixo veja o mesmo ERRO, o PERFIL AQUI aparenta ter na maximo 30 a 40 mm e com isso a chapa não se faz o engastamento correto e a fixação nao ocorre e no primeiro vento a chapa começa a arrancar-
perfil correto com minimo de 50 mmx 30 mm
Mais uma obra que não se observou a especificação correta e dessa forma tudo que era BONITO ficou feio e sem função de proteção.
Abaixo mais um caso de especificação incorreta e instalação fora do padrão tecnico.
VEja mais exemplos e detalhes do que pode ocorrer ao instalar INCORRETAMENTE – fora das normas e tecnicas
Na foto Abaixo voce observa tudo que NÃO SE PODE FAZER COM O POLICARBONATO, esse cliente Furou as chapas de Policarbonato para ECONOMIZAR os perfis de Aluminio e acessórios de Fixação e vedação, veja o que ocorre na sequencia.
Quando você Fura a CHAPA de Policarbonato sem deixar o espaço para folga de dilatação térmica, voce terá a chapa sendo ENFORCADA pelo PARAFUSO e dessa forma irá arrebentar e “RASGAR” nos pontos de furação.
Veja de perto uma furação diretamente na chapa, o esforço causado pela dilatação termica vai romper a fixação e entrar ÁGUA, vazamentos constantes e o pior, o instalador começa a vedar com SILICONE ou SIKAFLEX, fazendo uma verdadeira lambança.
Abaixo voce verifica chapas instaladas a cada 2100 mm sem refilar as chapas e colocar os perfis de união, apoio, fixação e vedação, aqui as chapas estão FURADAS INDEVIDAMENTE e o vão de apoio está maiore que o recomendado, no caso a chapa alveolar de 6mm poderia ter no maximo um vão entre apoios de 535mm
Esse é o CORRETO, instalar a cada APOIO um perfil de aluminio e deixando se o espaço para engastamento e fixação
Abaixo mostramos a consequência de se instalar uma chapa FURANDO e fixando com PARAFUSOS a chapa, ao ocorrer a DILATAÇÂO termica a CHAPA de POLICARBONATO poderá se romper e QUEBRAR, FISSURAR, TRINCAR e entrar água.
veja especificação correta para as chapas de Policarbonato alveolar para que as mesmas tenham o ENGASTAMENTO , a fixação e a folga de dilatação termica
Dicas de como instalar corretamente o Policarbonato Polysolution Tecnicas de Instalação
Dicas de como instalar corretamente o Policarbonato Polysolution Tecnicas de Instalação
Dicas de como instalar corretamente o Policarbonato Polysolution Tecnicas de Instalação
Tabela de chapas de Policarbonato Alveolar 6mm =535 mm e chapa alveolar de 10 mm = 1060 mm
Veja a forma de instalação modular com nossos perfis de aluminio PC5512 e Perfil viga calha PC4412, bem como o RUFO de vedação na parede e preservando o caimento de 10% minimo
Abaixo a tabela de espaçamento com as chapas compactas
Abaixo fizemos um esquema pra mostrar que quanto menor a espessura, maior o numero de perfis de aluminio de apoio
aqui a baixo a chapa de policarbonato compacta de 6mm poderemos instalar com até 1 metro de vão livre
se especifciarmos a chapa de 4mm poderemos colocar a chapa compacta com até 650 mm
e a chapa compacta de 3mm necessitamos de um espaçamento de 500 mm
Nossa sugestão é trabalhar com os perfis PC5512 e PC 5550 que permitem abaraçar a chapa de Policarbonato.
Fixação modular das chapas de policarbonato sobre os perfis de aluminio estrutural RETO ou CURVADO da Polysolution, como é sistema modular e aqui especificamos com 650 mm cada placa de policarbonato compacto, nesse caso o BRAÇO HUMANDO tem a facilidade de fixação e vedação correta
veja detalhes de uma boa instalação e fixação perfeita
Instalação correta com os perfis de Aluminio PC5550 curvado, calandrados da Polysolution
veja destalhes técnicos do perfil de aluminio PC 5550
Abaixo uma cobertura de Policarbonato com os perfis de aluminio PC 5512 curvados / calandrados – cobertura de uma pousada em arco, uma passarela de mais de 100 metros
abaixo uma cobertura de Policarbonato Alveolar cristal 10 mm – bi-camera – com os perfis de aluminio PC5512 estrutural de apoio das chapas e o perfil Viga-Calha PC4412 nas duas extreimdades
Outra sugestão é utilizar as chapas de Policarbonato Alveolar 10 mm x1050x6000 mm que tem as bordas arrendondadas e permitem uma fixação bastante firme e não corre riscos de arrancar do perfil.
Veja o outro perfil que pode se utilizar a fita VHB para vedar e fixar
Veja a chapa de Policarbonato mais recomendada com 10 mm e 3 paredes bi-camera
Um esquema de montagem
Abaixo um outro FORMATO de PERFIL METALICO especificado pela GENERAL ELECTRIC LEXAN, onde voce utilizza um perfil FORMATO T INVERTIDO e dessa forma continua mantendo a folga de dilatação e ENGASTAMENTO das chaps no EPRFIL metalico.
Veja abaixo o perfil de aluminio FORMATO T INVERTIDO da POLYSOLUTION que facilita a instalação em cima de perfis metalicos e de madeira tambem – veja formas de aplicação do nosso perfil T
PERFIL T INVERTIDO
Como fixar o PERFIL T Invertido na madeira ou perfil Metalico
Veja mais uma aplicação do PERFIL T INVERTIDO na madeira aqui roliça, redonda estilo eucalipto
Abaixo mostramos como Instalar na Chapa de Policarbonato Alveolar as fotas de impermeabilização de aluminio e de ventilação VENT-TAPE conhecida no Brasil como Fita Porosa
Quando a cobertura de Policarbonato é CURVA se utiliza fita porosa dos dois lados, pois a respiração e evaporação das gotículas que podem ocorrer em tempos de unidade , chuva e sol, diferenças de temperaturas ocorrem a condensação.
PAra melhor entendimento a fita de aluminio é a FITA G3629 e fita VENT TAPE – fita porosa é a FITA AD3429
Abaixo mais detalhes, mesmo algumas frases em ingles, mas dá pra entender facilmente os equemas
mais detalhes de como fazer a instalação correta
mais detalhes de como fazer a instalação correta
veja um video da Polysolution com a linha completa de perfis de aluminio e chapas de Policarbonato destinadas uma instalação perfeita, rapida e economica

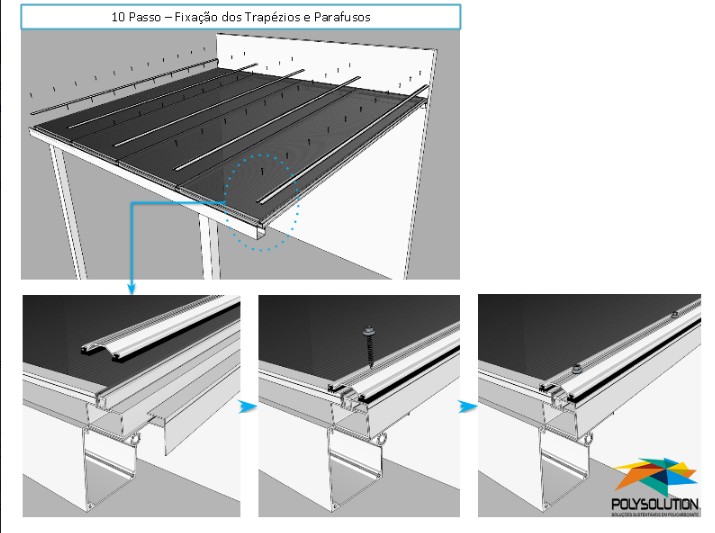

Veja a sequencia de montagem dos perfis de aluminio e chapas de Policarbonato – um sistema modular que podemos atender em forma de KIT pre pronto
PASSO 1
PASSO 2
PASSO 3
PASSO 4
PASSO 5
PASSO 6
PASSO 7
Veja como instalar uma cobertura translucida em Policarbonato e chapas alveolares de 10 mmx 1050x 6000 mm – cortadas aqui em peças de 2 metros
mais detalhes de como instalar os perfis PC 5512 dentro da tecnica
Abaixo uma demonstração de nossa linha de perfis de aluminio PC 5550 – que vence um vão de até 4 metros
o Perfil EStrutural poderá ser instalado de forma reta ou curvado, através da calandra dos perfis na POlysolution – veja abaixo um projeto que foi executado com esses perfis de aluminio PC 5550 Curvado, em arco.
Podemos tambem CURVAR, CALANDRAR os PERFIS de ALUMINIO PC5512 de 50×30 mm para que se faça uma cobertura em forma de arco para uma garagem ou uma passarela de maior dimensão

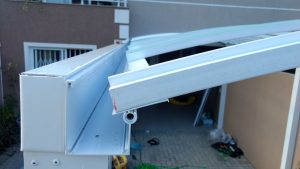

VEja as soluções agora envolvendo o PERFIL VIGA-CALHA PC4412 e os perfis de aluminio Estrutural PC5512 ou PC5550 dependendo da distancia do caimento, do avanço.
Mais detalhes de como fixar os perfis de Aluminio de apoio PC5512 ou Perfil Fachada cortina até 6 metros no Perfil viga-calha PC4412
e abaixo mais detalhes de nosso PErfil de Aluminio Estrutural VIGA-CALHA PC-4412 de 3 e 4 polegadas
a possibilidade de aplicação além do policarbonato, tambem o VIDRO laminado ou laminado temperado
veja o perfil de aluminio estrutural de 4 polegadas
