SOMOS DISTRIBUIDORES DE CHAPAS DE POLICARBONATO COMPACTA – POLYSOLUTION
Cobertura de Policarbonato Compacto em aplicação de abrigo de carro ou passarela curvada
Espessuras – 2mm, 3mm, 4mm, 5mm, 6mm, 8mm, 9,5 mm, 10mm e 12mm
medidas : 1220 x 6000mm, 1000x 2000 mm, 2050 x 3000 mm, 2050 x 6000 mm e outras sob encomenda -consulte nos
Confira algumas obras e projetos com as Chapas de Policarbonato Compacta disponiveis para voce escolher a melhor.
abaixo aplicação com nosso sistema modular de instalação facil DIY -FAÇA VOCE MESMO
Chapa de Policarbonato Compacto aplicação curvada em abrigo de carro sistema DIY – monte voce mesmoChapa de Policarbonato Compacto aplicação curvada em abrigo de carro
Policarbonato eem Pergolado de madeira em preedio residencial area de lazer
Corte na medida certa das chapas de Policarbonato compacta
Veja um video onde mostramos além das chapas Compactas, os seus perfis ESTRUTURAL para fixar os policarbonato e todos os acessorios de fixação e vedação. Veja a utilização de nosso Perfil Viga-Calha PC 4412 – 3 polegadas e viga calha PC 4412 – 100 – de 4 polegadas
Possuimos todos os perfis, Chapas e acessórios para fabricação de uma cobertura de Policarbonato
Esquema de como montar uma cobertura de Policarbonato
A Polysolution disponibiliza toda a linha de perfis de Policarbonato e alumínio, destinados a união de chapas alveolares e compactas, ao arremate lateral das chapas em alumínio, parafusos, arruelas, fitas de fixação e vedação, dentre outros….
CATALOGO em Publisher– FLIP = Catalogo de Perfis de aluminio Polysolution – 2017
SEJA NOSSO PARCEIRO E SOLICITE UMA TABELA DE PREÇOS DE NOSSOS PERFIS E ACESSORIOS DE FIXAÇÂO – temos tambem a linha completa de chapas de Policarbonato Alveolar, Compacta, Telhas Click, Paredes e fachadas de Policarbonato e muitos itens na linha DIY.
ABAIXO CATALOGO EM PDF = TABELA de PERFIS de ALUMINIO para POLICARBONATO Polysolution
Temos dois tipos de Perfil de aluminio Eestrutural – o perfil P 5512 e o Perfil P 5550 – que veremos abaixo
Perfil de aluminio Estrutural PC 5550 Policarbonato compacto
As chapas em Policarbonato Compactas combinam elevada transparência ótica (90%) com excelente resistência a impactos (250 vezes superior ao vidro). São leves, flexíveis, não deformam (até 130°C) e são de fácil montagem.
Possuimos tambem Chapa em Policarbonato Compacto Anti-Abrasivo – sob Consulta –
Medida: 3mmx1220x2440 mm , 6mmx1220x2440 mm, 9,5mmx1220x2440 mm e 12,7mmx1220x2440 mm
Especificações técnicas da chapa de Policarbonato compacta com vão livre entre apoios para não FLAMBAR /FLETIR
veja tabela comparativa de vãos versus espessura da chapa de Policarbonato compacto
chapa de Policarbonato compascta de 3mm
chapa de Policarbonato compacta de 4mm
chapa de Policarbonato compacta de 6mm

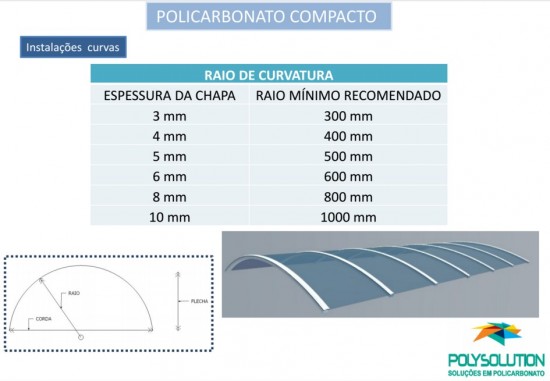

Especificações tecnicas da chapa de Policarbonato compacta raio e vão livre Polysolution – abaixo o cruvado
Especificações tecnicas da chapa de Policarbonato compacta raio e vão livre Polysolution – abaixo o cruvado
Especificações tecnicas da chapa de Policarbonato compacta raio e vão livre Polysolution
Especificações tecnicas da chapa de Policarbonato compacta raio e vão livre Polysolution
Vantagens e Beneficios
- Alta resistência a impactos (250 vezes maior que o vidro);
- Elevado índice de transmissão luminosa;
- Eficiente isolamento térmico;
- Leves (80% mais leves que o vidro), as chapas exigem estruturas mais leves e de menor custo;
- Podem ser cortadas e furadas a frio na própria obra;
- Garantia de 10 anos contra amarelamento;
Economia sensível de energia (luz e ar condicionado); - São autoextinguíveis e não liberam gases tóxicos;
- Resistência a altas e baixas temperaturas: de -40ºC até 130ºC.
Podem ser usinadas, curvadas, cortadas e furadas a frio na própria obra. Têm proteção anti-UV e são auto-extinguíveis. Fabricadas em diversas cores e espessuras, são ideais para aplicações onde se deseja máxima segurança e transparência. Oferecem um eficiente isolamento térmico e resistência a altas e baixas temperaturas (de -40°C até 130°C), são leves (80% mais leves que o vidro), autoextinguíveis e não liberam gases tóxicos.
A Garantia é de 10 anos contra perda de cor e amarelecimento. Podem ser utilizadas emcoberturas. túneis, fachadas, entradas, domus e passarelas, em projetos comerciais,industriais e residenciais, Shopping Centers, Hospitais, Hotéis, Resorts, Escolas, Universidades, Terminais Rodoviários e Ferroviários (metrô), Aeroportos, Complexos esportivos, Clubes, Academias, Clínicas, Bancos, Igrejas, Estádios de Futebol, etc.
Para o melhor acabamento da sua cobertura você pode contar com o Perfil U Arremate e também com o LANÇAMENTO da Polysolution o Perfil U Arremate em formato F, que pode ser utilizado como RUFO:

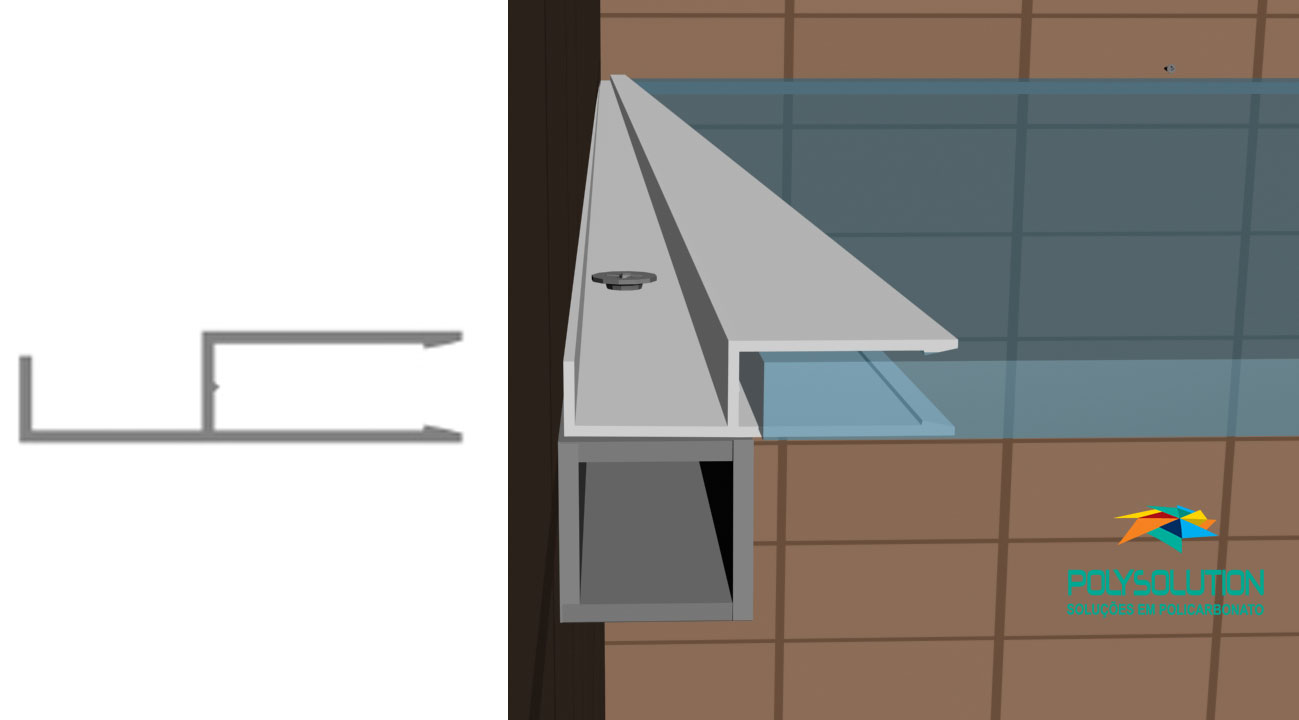

Perfil U Arremate em formato F: em alumínio 6000mm x 6mm
Solução com PERFIL TRAPÉZIO na união das chapas e PERFIL U arremate em FORMATO F nas extremidades, um virado para cima servindo como RUFO e outro para baixo para dar melhor acabamento e esconder o perfil de metalon, incluindo também o GAXETÃO de borracha EPDM SD 1619 sobre a estrutura metálica, com o objetivo de melhorar a vedação:
Solução com PERFIL TRAPÉZIO na união das chapas e PERFIL U arremate em FORMATO F – com aba de 30 mm em alumínio nas extremidades – aba do perfil F em alumínio virada para CIMA , funcionando como RUFO LATERAL – para proteger dos dois lados contra entrada de água – para dar acabamento junto a parede.
Perfil U Arremate : em alumínio 6000mm x 6mm

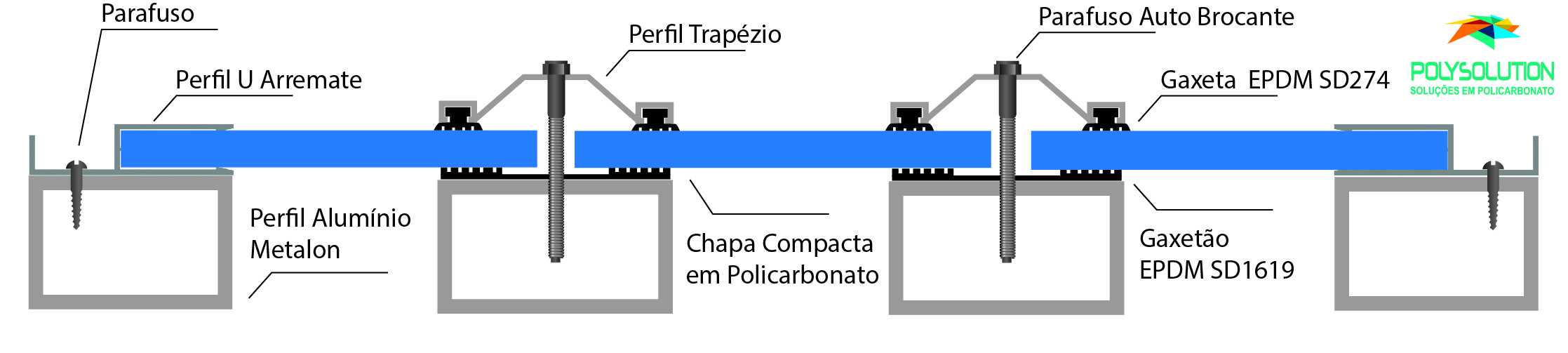

Solução com PERFIL TRAPÉZIO na união das chapas e PERFIL U arremate em alumínio nas extremidades, incluindo GAXETÃO de borracha EPDM SD 1619 sobre a estrutura metálica, com o objetivo de melhorar a vedação:
Solução com PERFIL TRAPÉZIO na união das chapas e PERFIL U arremate e Perfil U arremate em FORMATO F – com aba de 30 mm em alumínio em uma extremidade – e outro perfil arremate com ESTILO CADEIRINHA , funcionando como acabamento final- para dar acabamento e esconder os perfis de metalon / alumínio (estrutura)
Perfil viga-calha em aluminio medida 100mm x 100 mm – estrutural auto portante até 5 metros:
Perfil Trapézio, Gaxetas de EPDM, Parafusos, Silicones, Fita Porosa, aluminio, etc..
Solução com PERFIL TRAPÉZIO na união das chapas e PERFIL U arremate em FORMATO F nas extremidades, incluindo GAXETÃO de borracha EPDM SD 1619 sobre a estrutura metálica, com o objetivo de melhorar a vedação:
Perfil União Estrutural 5112 – vence um vão livre de até 3 metros
Perfil União Estrutural com chapa de Policarbonato Compacta / alveolar
Solução com PERFIL TRAPÉZIO na união das chapas, Perfil União Estrutural 5112 e PERFIL U arremate em FORMATO F nas extremidades, para dar melhor acabamento, incluindo GAXETÃO de borracha EPDM SD 1619 sobre a estrutura metálica, com o objetivo de melhorar a vedação:
Aplicação em Pergolado de madeira
Tipos de chapas – cores
veja aqui uma solução completa em Policarbonato, coberturas de Policarbonato com chapas compactas
é importante preparar os perfis de aluminio para a correta instalação das chapas -importante a colocação do primer para preparação do perfil de aluminio que receberá a fita dupla face e assim fazer a adesão da fita adesiva na chapa de Policarbonato – Recomendação do fabricante de fitas adesivas 3M, Tesa, Adere, Polysolution e outros
aqui colocando as Fitas Adesivas Dupla-Face VHB ou similar para a Fixação e vedação, para não entrar água de jeito nenhum, sistema garantido contra goteiras Polysolut
apos a colocação das chapas de Policarbonato , se retira o liner das chapas compactas, afim de manter a limpeza e beleza posterior
Mais uma aplicação curva em toldo lateral
Nas cores azul, bronze, verde, fumê, branco leitoso e cristal.
| Chapas | Espessura | largura | Comprimento | Cores |
| compacta | 0,8mm a 1,5 mm | 1220 mm | 2440 mm | cristal bronze fumê azul verde branco leitoso |
| 2 a 10 mm | 2050 mm | 3000 mm | ||
| 2 a 10 mm | 1220 mm | 3050 mm | ||
| 3 a 6 mm | 2050 mm | 6000 mm | ||
| 3 a 6 mm | 1220 mm | 6000 mm | ||
| compacta e anti-abrasiva* | 3 a 12,7 mm | 1219 mm | 2438 mm | cristal |
| 3 a 12,7 mm | 1534 mm | 2438 mm | ||
| 3 a 9,5 mmm | 2050 mm | 3000 mm | ||
| 3 a 12,7 mm | 1828 mm | 2438 mm | ||
| Balistico – de 38 a fusil** | 9,5 mm a 32 mm | 1219 mm | 2438 mm | |
| 9,5 mm a 19 mm | 1524 mm | 2438 mm |
*Proteção especial contra riscos.
**Materiais sujeitos a venda prévia – sob consulta.
Veja tabela de distanciamento entre apoios(terças)
|
Espessura |
Limite máx. vão livre |
Observações |
|
3 mm |
600 mm |
01. Distância entre parafusos de +-30 cm.02. Caimento indicado no mínimo de 10%.03. Flecha admissível de 50mm. |
|
4 mm |
800 mm |
|
|
5 mm |
950 mm |
|
|
6 mm |
1100 mm |
|
|
8 mm |
1300 mm |
|
|
9,5 mm |
1500 mm |
|
|
12,7 mm |
1800 mm |
Instalações Curvas
| Carga 60 Kgf/m² | ||||||||||
|
Raio (m)
|
1,00
|
1,25
|
1,50
|
1,75
|
2,00
|
2,25
|
2,50
|
2,75
|
3,00
|
|
|
3 mm
|
1,17
|
0,90
|
0,70
|
0,65
|
0,60
|
–
|
–
|
–
|
–
|
|
|
4 mm
|
1,82
|
1,70
|
1,30
|
1,05
|
0,87
|
0,80
|
–
|
–
|
–
|
|
|
5 mm
|
–
|
–
|
–
|
1,82
|
1,65
|
1,40
|
1,22
|
1,05
|
0,95
|
|
|
6 mm
|
–
|
–
|
–
|
–
|
–
|
–
|
1,82
|
1,60
|
1,50
|
|
|
8 mm
|
–
|
–
|
–
|
–
|
–
|
–
|
–
|
–
|
–
|
|
Tabela de pesos / chapa / medidas
Chapa – COMPACTA -sólida –
|
Espessura |
Peso |
|
2,4 mm |
2,88 kg/m² |
|
3 mm |
3,60 kg/m² |
|
4 mm |
4,80 kg/m² |
|
5 mm |
6,00 kg/m² |
|
6 mm |
7,20 kg/m² |
|
8 mm |
9,60 kg/m² |
|
9,5 mm |
11,40 kg/m² |
|
12,7 mm |
15,24 kg/m² |
|
Dimensão variadas (ver tabela no catálogo) |
|
CARACTERÍSTICAS GERAIS
|
CARACTERÍSTICAS |
NORMAS |
ESPESSURAS |
||
| Físicas |
3 |
4 |
6 |
|
|
Densidade específica |
ASTM D792 |
1,20 |
||
|
Redução de som (Db) |
DIN 52210-75 |
26 |
27 |
29 |
|
Taxando STC (36X84”) @ 0.236 |
|
31 |
||
|
Índice refrativo |
DIN 53491 |
1,586 |
||
|
Índice de amarelamento, 3 anos |
ASTM D1925 |
> 2,0 |
||
|
Dureza de Rockwell |
ASTM D785 |
M70, R118 |
||
|
Absorção d’água 23°C / 24h |
|
10 mg / 0,35 % |
||
|
Absorção d’água 100°C / 24h |
|
0,58 % |
||
|
Resistência a substâncias químicas |
ANZI Z26.1 |
Ver tabela no final da apostila |
||
| Mecânicas |
3 |
4 |
6 |
|
|
Resistência à tração entre –25° a 100°C |
|
De 40 a 80 Mpa |
||
|
Resistência à tração de limite elástico |
DIN 53455 |
> 60 N/mm² |
||
|
Resistência à tração de ruptura |
DIN 53455 |
> 70 N/mm² |
||
|
Alargamento de limite elástico |
DIN 53455 |
6 – 8 % |
||
|
Alargamento de ruptura |
DIN 53455 |
> 100 % |
||
|
Módulo de flexão |
DIN 53457 |
2500 N/mm² |
||
|
Resistência à flexão de limite elástico |
DIN 53452 |
100 N/m² |
||
|
Resistência a impacto (vertical) |
Método GE |
> 200 Nm |
||
|
Dureza H 358 / 30 |
DIN 53456 |
95 N/mm² |
||
|
Relação de Poisson’s (psi) |
– |
0,38 |
||
|
Força de Impacto Gardner, ¼” rad.dart (in-lbs) |
Gardner |
> 320 @ 1/8” |
||
|
Força de Impacto Izod – Entalhado |
ASTM D256A |
600-800 J/m |
||
|
Força de cisalhamento Escoamento (psi) |
ASTM D732 |
6.000 |
||
|
Força de cisalhamento Ruptura (psi) |
ASTM D732 |
10.000 |
||
|
Módulo de Cizalhamento (psi) |
ASTM D732 |
114.000 |
||
| Térmicas |
3 |
4 |
6 |
|
|
Fator K (w/m².k) |
|
5,50 |
5,33 |
5,09 |
|
Valor U ganho de calor no verão (BTU/H-m².°C) |
|
0,97 |
0,93 |
0,90 |
veja as cores das chapas de Policarbonato compacta – veja video mostrando todas as cores – clique e amplie a foto
veja as cores das chapas de Policarbonato compacta
